2.4G无线语音模块-数据语音传输模块JS-AD1203
发布时间：2019-11-30 08:56:07 ?? 浏览次数：614次
2.4G无线语音数据传输模块支持双向语音对讲或UART双向实时传输数据。UART传输数据量2Kbit/S。可以广泛应用于各种场合的短距离无线通信领域。具有体积小、功耗低、传输距离远、抗干扰能力强等特点,采用工业级芯片元器件开发，保证模块的工作稳定性。可根据实际应用有多种无线方案可供选配，方便客户二次开发应用。
适用范围：
中短距离的无线数据传输
自动化数据传输、采集
水、气、热、电等居民计量表无线自动抄表等
项目 | 属性内容 | |
综合指标 | 通讯主芯片 | 24LE1 |
通讯频段 | 2402-2483.5 | |
综合功能 | 双向串口传输和双向语音传输 | |
扩展功能 | 可做二次开发应用 | |
控制方式 | 普通IO口控制 | |
串口通讯 | UART交换数据 | |
输出功率 | 模块输出功率 | 0.1W |
电气特性 | 输入电压 | 3.7V-5V |
语音传输功耗 | 双工对讲状态下130mA±5mA | |
数据传输功耗 | 110mA±5mA | |
闲置功耗 | 0.5mA | |
空中传输速率 | 250Kbps---2Mbps | |
VDD | 模块电源供电，DC3.7V-5V。 |
GND | 模块的电源地。 |
UART-TX | 模块的串口发射脚（需要外部工作3.3V）。 |
UART-RX | 模块的串口接收脚（需要外部工作3.3V）。 |
SPK | 对讲模拟声音输出。 |
MIC | 对讲模拟语音输入。 |
RESET | 模块复位控制。 |
IO控制 | 控制模块进入数据传输或语音对讲状态。当外部给3.3V高电平时，进入数据传输；当外部给地电平或是滞空时，模块进入语音对讲。注：进入数据传输，需要2个模块同时给高电平。 |
对码 | 控制模块对码。高电平控制对码 |
LED指示 | 指示模块的工作状态。 |

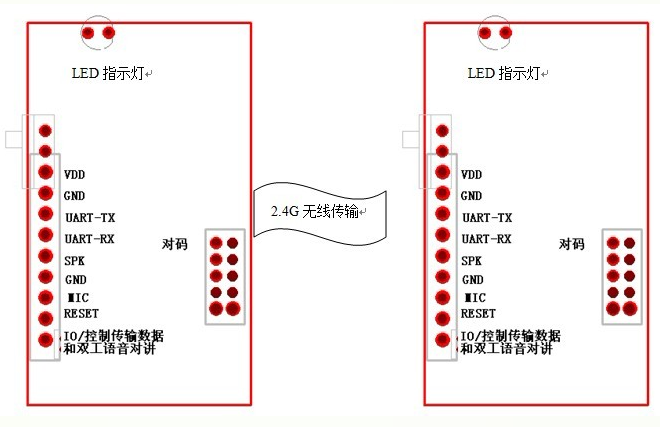

连接示意图
